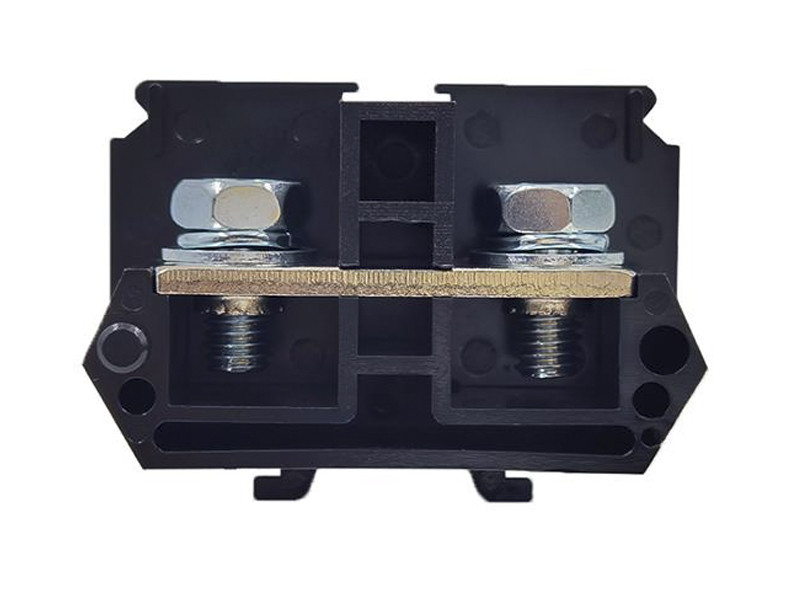

世麥德接線端子 JH9-100

特性

① 用于電氣信號和電源傳輸

② 負載電流101A

③ 大小規格和位數可以任意組裝

④ 可以定制標記條內容

⑤ 可見截面積25㎜²

⑥ 支持JH9-DG導軌安裝

⑦ 螺釘端子連接（螺釘防滑絲）

在線咨詢

全國熱線

13625289878

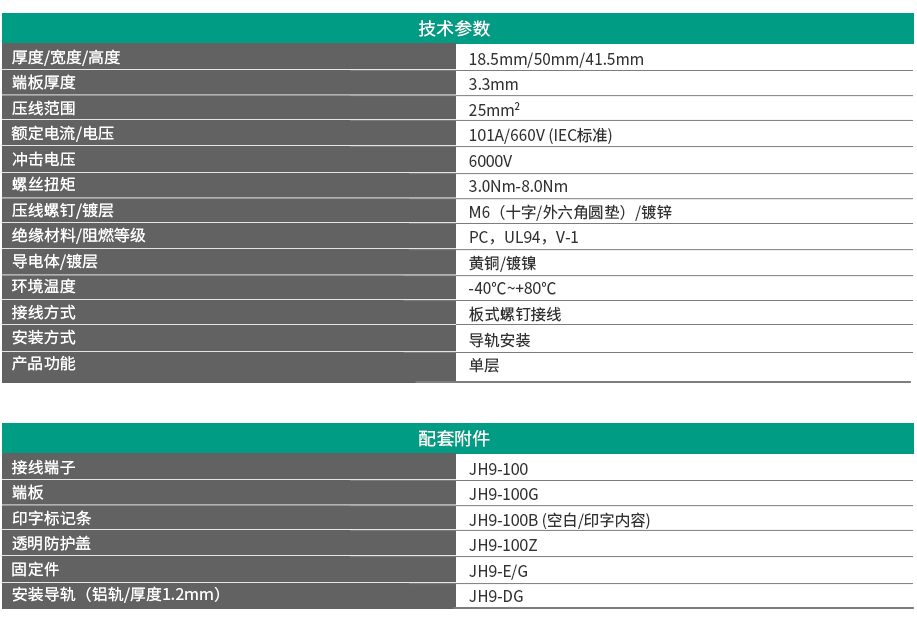

產品規格參數

basic parameters

JH9系列板式螺釘接線端子 JH9-100

條裝服務

Strip service

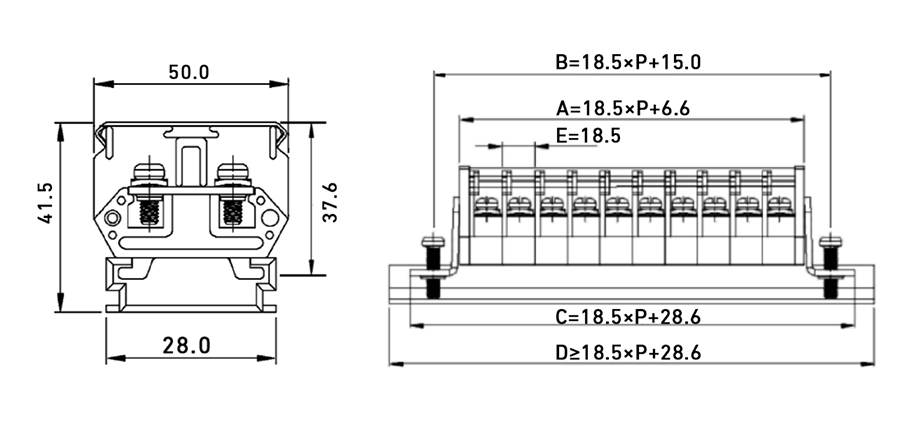

導軌長度計算公式

如：
10位JH9-100條裝型號：JH9-10005
=接線端子10位×厚度+2個×隔板厚度+2個×固定件厚度
=10×18.5mm+2個×3.3mm+2個×11mm=213.6mm即220mm

A=端子總長度=18.5×P+6.6
B=導軌安裝孔中心距離=18.5×P+15.0
C=最小導軌長度=18.5×P+28.6
D=導軌總長度=（≥18.5×P+28.6）
E=端子厚度=18.5

JH9系列板式螺釘接線端子 JH9-100
